 超聲波明渠流量計： |
優量超聲波明渠流量計
（具有國家認可的超聲波明渠流量計制造資質，中國具有影響力的超聲波明渠流量計廠家之一）
計量器具生產許可證:  蘇制02000305號
超聲波流量計是利用超聲波在流體運行中，順流傳播時和逆流傳播時所產生的傳播速度差這一特性，通過向上、下游流體發送超聲波和從上、下游接收超聲波，再經過對超聲波傳播的速度差的積算處理而實現對流體流量測量的儀表
。 |
LMZ超聲波明渠流量計：
可靠、精準、領先
先進性：

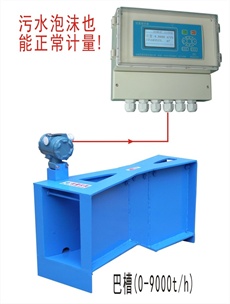

1、污水泡沫對其測量無任何影響：徹底解決泡沫影響測量的難題，由于超聲波的固有特性，很難穿透泡沫測量到真實水位，導致無法計量。
2、免調試，自動調零,通電就正常工作：傳感器和計量槽一體化的設計，避免了繁瑣和專業的調試過程，給用戶帶來極大的方便。
3、傳感器采用美國進口元器件裝配,超高靈敏度：用摩托羅拉公司的集成電路可設計出短量程的高靈敏度傳感器，使測量精度達0.2%。
4、計量槽（堰板）由廠家生產，比用戶自己做更精確：進口的明渠流量計廠家都要求客戶自己制作計量槽，由于不專業，帶來較大誤差，而且用戶也麻煩。
5、信號超強，遠傳距離達2000米：傳感器信號經處理放大后，遠傳能力大大增強，抗干擾能力也大大增強，遠超過一般廠家的20米限制。
6、敞開自流型流量計,可測量非滿管流量：窨井三角堰明渠流量計是專門為地下窨井自流非滿管的管道設計開發的流量計。
7、歷史記錄查詢功能，顯示日?qǐng)?bào)表、月報表、年報表：可方便環保部門對用戶進行計量結算和記錄跟蹤查詢。
8、停電記錄查詢功能，顯示停電時間和次數：可方便用戶計算未計量流量和防止偷排現象。
創新優量，總能領先！ |
|
|
|
精品級明渠流量計，每套帶第三方檢測證書,優量流量計,就是不一樣 |
|
|
優量流量計,就是不一樣
證書不得轉貼
|
 |
| |
通過無錫市計量測試中心第三方權威部門嚴格測試,并出具單臺檢測證書和檢測費用發票.
訂貨周期:3天,電話:0510- 83118288 82026888 85051088 傳真::0510-85620996 83111131 |
| |
|
|
|
| |
|
|
|
LMZ超聲波明渠流量計 計量器具型式批準證書
（江蘇省質量技術監督局發證） |
LMZ超聲波明渠流量計 計量器具生產許可證
（無錫市質量技術監督局發證） |
“優量”牌LMZ超聲波明渠流量計取得無錫市質量技術監督局頒發的《制造計量器具生產許可證》，獲準使用蘇制02000305號標志；取得江蘇省質量技術監督局頒發的中華人民共和國《計量器具型式批準證書》，獲準使用CPA標志。 |
|
|
|
| |
明渠流量計200K |
| |

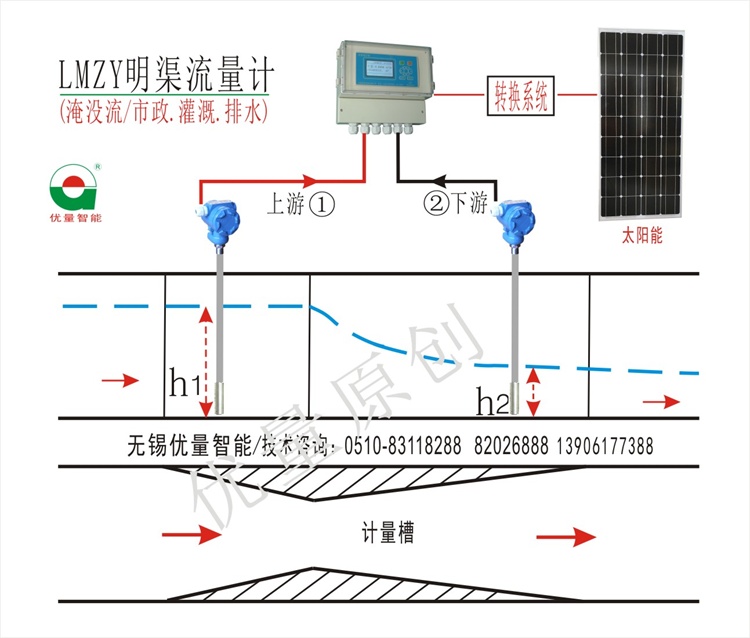

明渠流量計200K22 |
|
| |

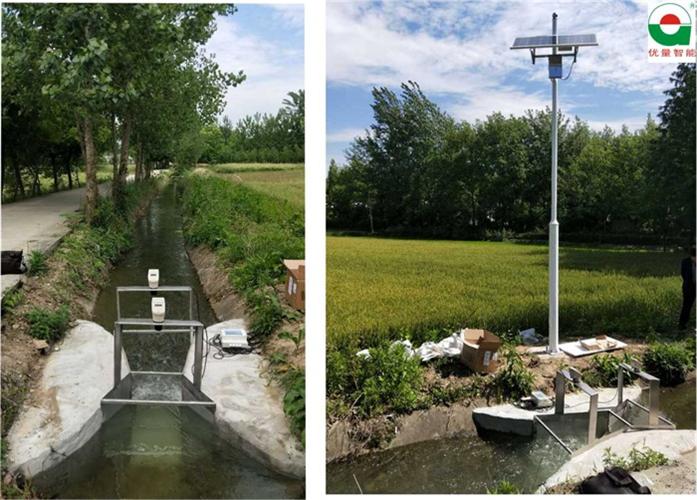

無喉槽現場 |
| |
|
|
|
|
|
|
|
量程:150t/h |

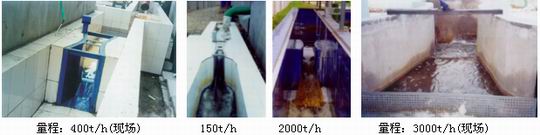

量程:400t/h |
量程:900t/h |
|
|
|
|
|
量程:1500t/h |
量程:2000t/h |
量程:3000t/h |
|
|
|
|
|
量程:20t/h不銹鋼巴氏計量槽 |
量程:50t/h |
量程:100t/h |
|
超聲波明渠流量計簡介：
LMZ系列超聲波明渠流量計是用于測量企業自流管(渠)道污水排放計量的新型流量?jī)x表,簡稱“污水流量計”。它廣泛用于石油、化工、紡織、制藥行業的污水排放計量，是城市污染防治和環保部門監控污水排放的必要儀表之一，也是水利部門農灌水排放計量的必備儀表。
該流量計采用水力測流、超聲波測位、微電腦處理、數字顯示等技術，能在較惡劣的環境下安裝、自動計量，具有較高的可靠性和較強的抗干能力。安裝維護方便，讀數簡捷。 |
超聲波明渠流量計原理：
LMZ明渠流量計是根據特定形狀的巴歇爾計量槽/堰板計量槽，保證其一定液位高度，得知一定流量，選用巴歇爾槽/堰板計量槽作為特定流道，測量精度高，安裝方便，傳感器測量出液位高度，通過89C52系列單片機處理得出瞬間流量和累計流量值，流量可用下式表示：
Q=KHn
Q：瞬間流量（t/h） K：流量常數
H：液位高度 n：n次方值
瞬間流量經累計積算處理得出累計流量。
超聲波明渠流量計應用區域：
由于明渠流量計非壓力流的特點，被廣泛應用于污水排放口，適用于化工、冶金、環保、制藥等各類企業污水的測量和控制。
 |
|
超聲波明渠流量計主要技術參數：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0級
顯示儀表溫度：0℃～50℃ 介質溫度：0℃～+60℃
傳感器溫度：-30℃～+60℃ 壓力：自由流
流道形式：巴歇爾槽/三角堰板/矩形堰板 防護等級：IP65
供電電源：220VAC 50HZ 前直段：1～3米
顯示：雙窗口，8位LED累計流量和4位LED瞬間流量 消耗功率：≤15W
|
巴歇爾槽明渠尺寸要求：
|
型?號 |
適用渠道（寬×高）
mm |
最小流量
(t/h) |
最大流量
(t/h) |
LMZ—20 |
≥200×250 |
0.32 |
20 |
LMZ—50 |
≥250×300 |
0.65 |
50 |
LMZ—150 |
≥300×500 |
2.77 |
115 |
LMZ—400 |
≥400×650 |
5.40 |
400 |
LMZ—900 |
≥600×800 |
9.00 |
900 |
LMZ—1500 |
≥840×1000 |
12.6 |
1500 |
LMZ—3000 |
≥1200×1000 |
45.0 |
3000 |
LMZ—5000 |
≥1680×1100 |
108.0 |
5400 |
LMZ—8000 |
≥1920×1100 |
126.0 |
7200 |
|

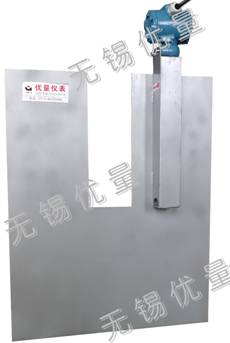

三角堰板/矩形堰板明渠尺寸要求:
|
型號規格 |
最大流量(t/h) |
適用渠道(寬×深) |
最高水位 |
LMZ-Y-50 |
50 |
≥400×350 |
277 |
LMZ-Y-80 |
80 |
≥500×470 |
390 |
LMZ-Y-150 |
150 |
≥600×570 |
484 |
LMZ-Y-250 |
250 |
≥800×650 |
540 |
LMZ-Y-500 |
500 |
≥800×650 |
510 |
LMZ-Y-800 |
800 |
≥800×850 |
655 |
LMZ-Y-1000 |
1000 |
≥1000×850 |
707 |
|

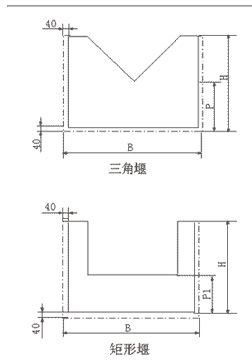

常用規格堰板明渠流量計尺寸：
型號規格 |
B |
H |
P |
P1 |
LMZ-Y-50 |
480 |
400 |
160 |
- |
LMZ-Y-80 |
580 |
460 |
160 |
- |
LMZ-Y-150 |
680 |
520 |
240 |
- |
LMZ-Y-250 |
880 |
600 |
280 |
- |
LMZ-Y-500 |
880 |
680 |
- |
250 |
LMZ-Y-800 |
880 |
880 |
- |
300 |
LMZ-Y-1000 |
1080 |
880 |
- |
350 |
超聲波明渠流量計土建安裝：
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。

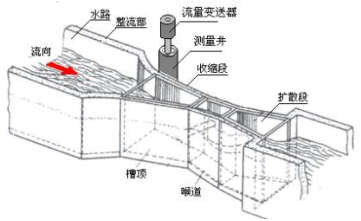

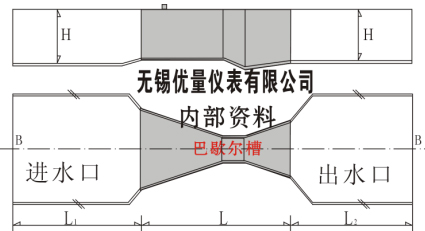

巴歇爾計量槽模擬圖
|
常用型號規格明渠流量計安裝尺寸（單位：mm）
型號 |
B |
L |
L1 |
L2 |
H |
LMZ-20 |
300 |
650 |
1500 |
1000 |
250 |
LMZ-50 |
380 |
750 |
2000 |
1500 |
300 |
LMZ-150 |
450 |
900 |
2500 |
1800 |
500 |
LMZ-400 |
600 |
900 |
3000 |
2000 |
700 |
|
安裝巴歇爾槽的最關鍵點：
必須保證巴歇爾槽下游有水位差，排放暢通，不會積水
XSJ智能流量顯示儀：
XSJ智能流量顯示儀是我廠開發的新產品，CPU是采用AT89C52微處理器，在通用軟件支持下，能同時對累計流量和瞬間流量進行顯示。
主要特點：
（1）儀表可同時顯示累計流量和瞬間流量。
（2）可輸出標準電流信號4～20mADC.
（3）斷電數據保護功能，數據保留時間十年。
（4）可帶打印輸出，定時打印功能（選配）
（5）可輸出累計流量值的脈沖信號（選配）
主要技術指標：
（1）輸入信號：電流
（2）供電：220VAC、50HZ、功耗≤10w
（3）環境溫度：0～５０℃相對溫度：≤85%
（4）安裝尺寸：盤式結構
（5）儀表尺寸：160×80×130mm
開孔尺寸：152×76mm
|
| 接線： |
一體型的巴歇爾槽帶有RVV護套信號導線20米，如距離較遠，用戶可自行接長，距離一般在2000米以?xún)?nèi)，否則應做實地連線試驗。 |
明渠流量計訂貨須知：

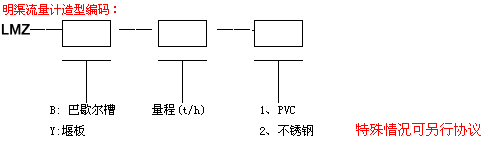

在訂貨時用戶必須根據具體測量條件和現場情況進行正確選型：
明渠流量計訂貨時須注明：
1、被測介質的名稱。
2、上限流量和常用流量。
3、明渠的長、寬和深度尺寸。
4、進水口和出水口的落差。
5、輸出信號和種類。
6、其他需要說明的特殊要求。
|
|
優量公司 -------- 快速供貨 快件發貨 |
1、超聲波明渠流量計有現貨。（20-150t/h、巴氏計量槽、PVC材質、8位累計流量+4位瞬間流量）
2、大流量、堰板（三角堰、矩形堰）、全不銹鋼明渠流量計訂貨后生產周期：3天 |
| |
請購買正宗的無錫優量公司產品，注意產品標識和包裝 |
|
|
|
有無錫優量字樣的標簽 |
優量公司專用彩色說明書 |
優量公司專用包裝箱 |
|
如需更詳盡使用說明書和土建安裝圖
請來電:0510-83118288 82026888
|
|
| |
IC插卡預收費/電腦自動抄表 |
|
五大特點：
1、不用向電信公司申請固定IP地址，為您節約1000多元申請費和每年不菲的使用費。
2、用戶不用購買工業級計算機，而且24小時不停地收集數據，為您節約10000元投資和運行時的電費。
3、無線GPRS數據采集系統軟件免費贈送，為您節約3000元軟件費。
4、實現下面流量計的數據和上面計算機顯示的采集數據完全一樣，沒有二次積算，避免貿易供需雙方矛盾產生。
5、安裝簡單，無需調試，突破傳統專業人員的復雜調試，普通人員也能輕松安裝。

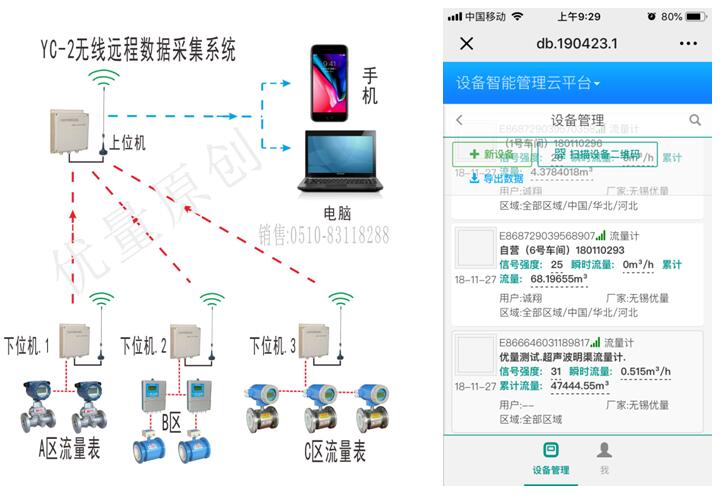

環保在線監測系統結構分為儀表數據采集、無線數據發射和上位機監控平臺三個部分, 我公司的環保無線采集儀是集采集與傳輸為一體，隨時查詢即時流量，并調出月報表和日?qǐng)?bào)表，免去人工抄表降低了維護成本。 |
|
|
月報表和日?qǐng)?bào)表(上網電腦截屏) |
實時上傳詳細數據(上網電腦截屏) |
|
|
| |
|
| |
